Separadores de óleo
Características
Os separadores de óleo da série IV da Unicla possuem novas e melhoradas características de design para melhorar ainda mais a qualidade e o desempenho desses acessórios populares, que fazem parte da linha Unicla há muitos anos. O diâmetro total de cada modelo de separador foi aumentado para permitir que a Unicla molde conexões de mangueira maiores na unidade, sempre que necessário. Além disso, material de dispersão aprimorado agora é inserido na câmara de separação para auxiliar no processo de separação do óleo durante a operação.
Uso
Os separadores de óleo são recomendados em sistemas onde o retorno de óleo para o compressor é potencialmente menor do que deveria ser, com risco de uma característica de design no sistema ou de condições adversas criadas pela operação do sistema. Esses casos podem incluir:
- Mangueiras muito longas (> 6 metros), especialmente na linha de sucção, causando queda de pressão e redução do fluxo de refrigerante e óleo.
- Temperaturas baixas no evaporador, como encontradas em sistemas de refrigeração de transporte, causando acúmulo de óleo na serpentina do evaporador.
- Grandes ou múltiplos trocadores de calor fornecendo locais para acúmulo de óleo, como encontrado em aplicações de telhado de ônibus e autocarros.
- Sistemas de ar condicionado onde a temperatura de condensação é superior a 50°C e a temperatura de evaporação é inferior a -5°C.
- Operação contínua e de alta rotação do compressor causando descarga excessiva de óleo do compressor em relação ao retorno de óleo.
Os separadores de óleo também são recomendados em sistemas onde a capacidade do evaporador é marginal e o óleo no evaporador está afetando a eficiência do sistema. Reduzir o óleo no evaporador melhora as temperaturas de saturação do evaporador, permitindo a absorção de calor ideal no refrigerante. Os separadores de óleo Unicla manterão mais de 70% do nível de óleo original do compressor (COL) ou aproximadamente 40-60% da quantidade total de óleo recomendada para o sistema (SOQ).

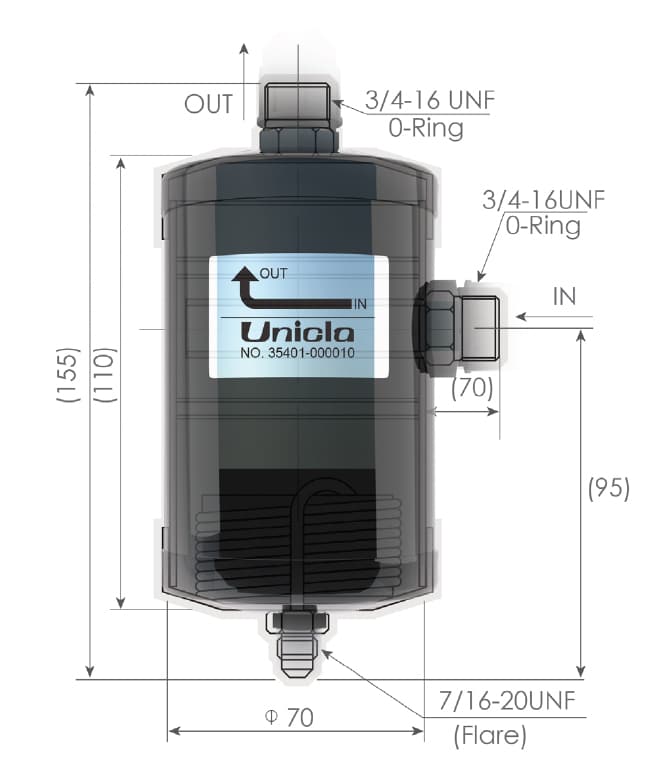

Separador de Óleo Tipo A
Número da peça: 35401-000010
Conexões de inserção macho com O-ring (#8: 3/4-16 UNF) para fácil integração na linha de descarga, e um macho flare (7/16-20 UNF) para a linha de retorno de óleo. O separador de óleo Tipo A é ideal para uso com todos os compressores Unicla das séries 45 a 200 (45cc a 200 cc) e tem uma capacidade nominal conforme descrito na Tabela 1.

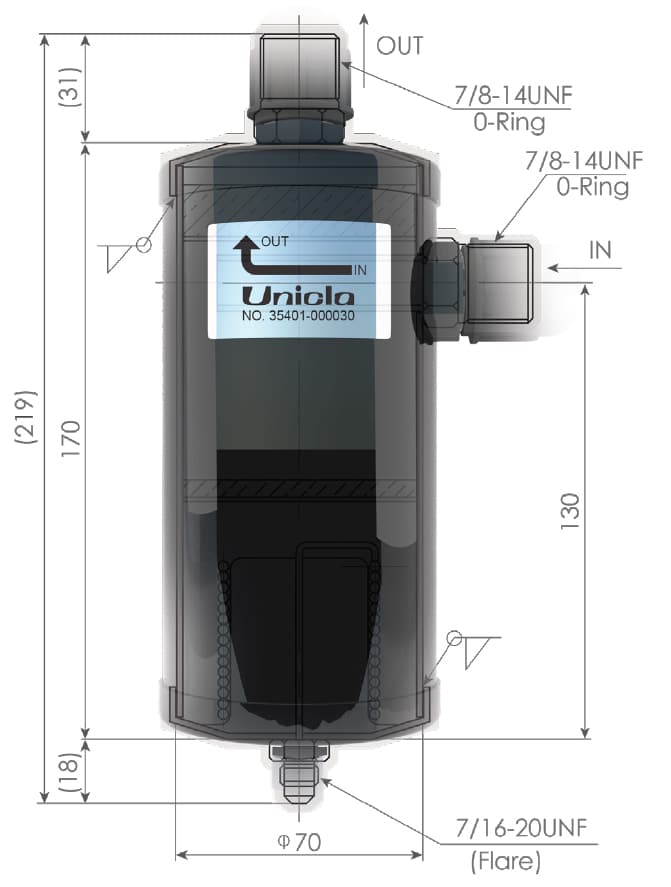

Separador de Óleo Tipo B
Número da peça: 35401-000030
Conexões de inserção macho com O-ring (#10: 7/8-14 UNF) para fácil integração na linha de descarga, e um macho flare (7/16-20 UNF) para a linha de retorno de óleo. O separador de óleo Tipo B é ideal para uso com todos os compressores da série 300 da Unicla (330 a 380 cc) e tem uma capacidade nominal conforme descrito na Tabela 1.
Separador de Óleo Tipo D
Número da peça: 35401-000050
Conexões de inserção macho com O-ring (#12: 1-1/16-14 UNF) para fácil integração na linha de descarga, e um macho flare (7/16-20 UNF) para a linha de retorno de óleo. O separador de óleo Tipo D é ideal para uso com todos os compressores da série 330 da Unicla (330 a 380 cc) onde o comprimento da linha de sucção e descarga excede quatro metros, e tem uma capacidade nominal conforme descrito na Tabela 1.

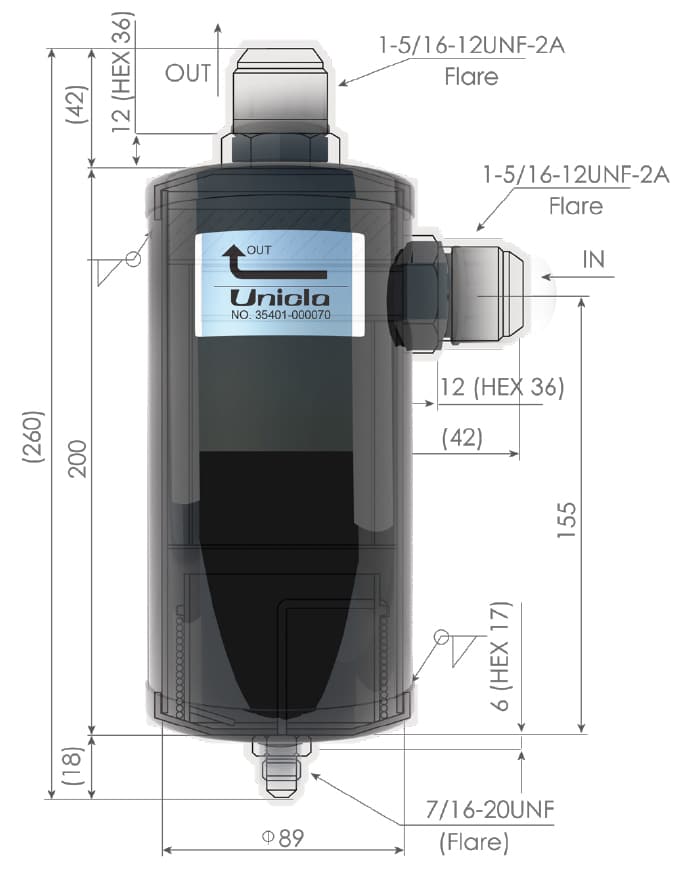

Separador de Óleo Tipo F
Número da peça: 35401-000070
Conexões de flare macho (#16: 1-5/16-12 UNF-2A) para fácil integração com a linha de descarga, e um macho flare (7/16-20 UNF) para a linha de retorno de óleo. O separador de óleo Tipo F é ideal para uso com todos os compressores da série UWX da Unicla (508 a 675 cc) e tem uma capacidade nominal conforme descrito na Tabela 1.
| Pressão | Taxa de retorno de óleo | ||||
|---|---|---|---|---|---|
| MPA | PSI | KPA | A Type | B Type | D/F Type |
| 3 | 435 | 3000 | 40 ml/min | 60 ml/min | 92 ml/min |
| 2 | 290 | 2000 | 30 ml/min | 40 ml/min | 64 ml/min |
| 1 | 143 | 1000 | 10 ml/min | 13 ml/min | 21 ml/min |
| 0.75 | 108 | 750 | 8 ml/min | 10 ml/min | 16 ml/min |

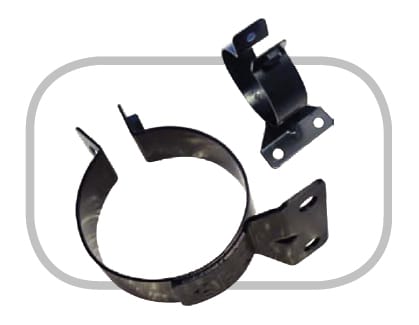

Suportes Universais para Separador de Óleo Unicla
- Tipo A: Número da peça: OSB00010
- Tipo B: Número da peça: OSB00030
- Tipo D: Número da peça: OSB00050
- Tipo F: Número da peça: OSB00070
NOTA: Todos os separadores de óleo Unicla são fornecidos com um suporte
Fittings, Blanking plugs and Pressure switch fittings
All Unicla compressors (45 to UWX series) have consistent M12 x 1.00 mm access ports at the top, rear and bottom for easy interchange of blanking plugs, service valves, oil return and pressure switch fittings.

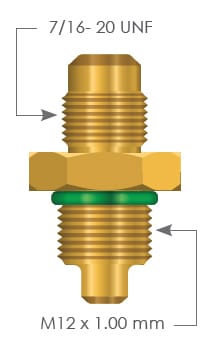

Oil Return Fitting
Part No. 42203-000161
Connection
Male flare (7/16- 20 UNF) into compressor port M12 x 1.00 mm
Application
Supplied as standard on all Unicla F model compressors, and 200 to UWX series compressors.

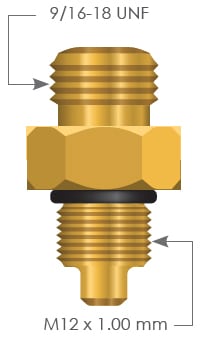

Oil Return Fitting
Part No. 42203-000240
Connection
Male ORFS (9/16-18 UNF) into compressor port M12 x 1.00 mm
Application
Special oil return fitting (O-ring face seal) commonly found in most leading direct drive transport refrigeration systems such as Carrier Transicold and Thermo King.

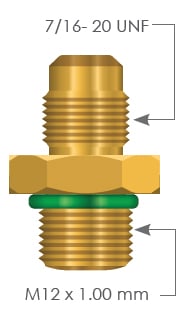

Pressure Switch Fitting
Part No. 42203-000150
Connection
Male flare with Schrader valve (7/16- 20 UNF) into compressor port M12 x 1.00 mm
Application
Direct installation of a variety of switches to both the low- and high-side access ports.
Oil Return Converter Fitting
Part No. 42203-000210
Connection
M8 x 1.00 mm into compressor port M12 x 1.00 mm
Application
Converts standard Unicla compressor access port from M12 x 1.0 to M8 x 1.00 mm, which allows use of alternative oil return fittings commonly found on transport refrigeration systems.
Blanking Plug
Part No. 13201-000010
Connection
M12 x 1.00 mm.
Application
To blank off any access port.

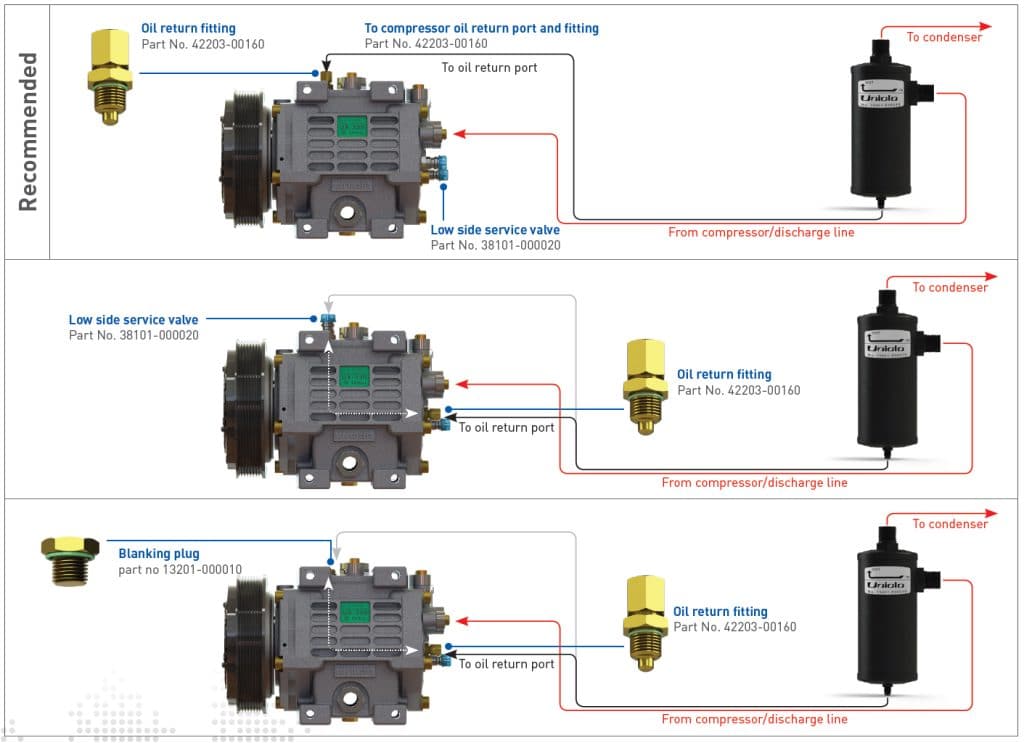

Connection options for Unicla oil separator
Óleo Recomendado
Cada compressor Unicla é equipado com um óleo específico. O quadro acima delineia a seleção recomendada de óleo e refrigerante para aplicações comuns. No entanto, cada compressor é rotulado separadamente com o tipo de refrigerante e óleo a ser usado.
Use APENAS o refrigerante e óleo recomendados.
| Óleo Unicla | Tipo | Viscosidade @ 40ºC | Viscosidade @ 100ºC |
|---|---|---|---|
| Unidap 3 | POE32 | 32.50 | 5.80 |
| Unidap 6 | POE68 | 65.50 | 9.30 |
| Unidap 7 | PAG56 | 56.00 | 10.85 |
| Unidap 8 | PAG46 | 48.01 | 10.51 |
| Unidap 9 | PAG46 HD | 46.00 | 9.70 |
| Unidap 10 | PAG100 | 100.00 | 21.00 |

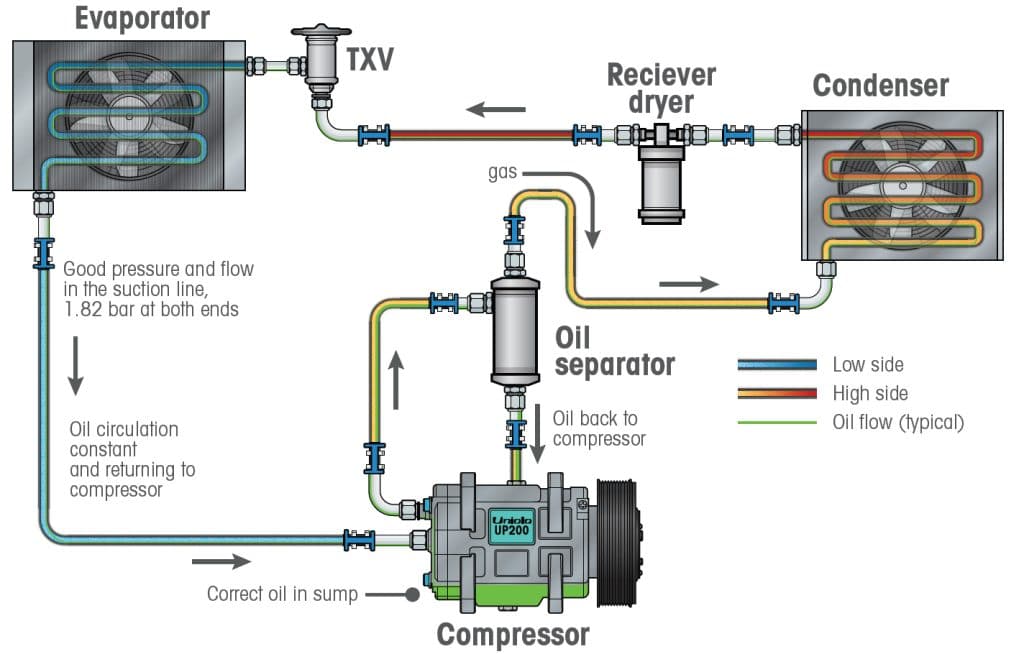

O diagrama a seguir mostra um separador de óleo Unicla instalado no circuito com a linha de retorno de óleo conectada ao topo da porta de retorno de óleo do compressor, e o benefício adicional de aumentar o nível de óleo do compressor (COL) e reduzir o óleo em circulação (OIC).
